معرفی انواع مختلف نقشه برق ساختمان
در صورتی که علاقه مند هستید تا در مورد انواع مختلف نقشه برق ساختمان اطلاعات بیشتری کسب کنید، با کافه آموزشگاه در ادامه مقاله همراه باشید تا شما را با نقشه خوانی برق ساختمان ، نقشه برق ساختمان ، نقشه شماتیک ساختمان ،انواع نقشه های برق ساختمان ، نقشه برق ساختمان یک طبقه ، نمونه نقشه برق ساختمان و …. آشنا کنیم.
نقشه خوانی برق ساختمان
قبل از هرچیز بایستی در ابتدا نقشه خوانی برق ساختمان را بدانید که پایه و اساس نقشه برق میباشد که برای نقشه خوانی برق ساختمان ابتدا باید بدانیئ که نقشه برق ساختمان یک الگوی شماتیک می باشد که انواع مختلفی دارد که درساختمان سازی از آن استفاده می گردد.
هر ساختمانی احتیاج به روشنایی و نور دارد. با توجه به این موضوع لازم است تا هر مکان و یا آپارتمانی با توجه به ابعادی که دارد با استفاده از یک نقشه برق ساختمان به صورت دقیق، اصولی و مهندسی شده از نظر روشنایی تامین گردد.

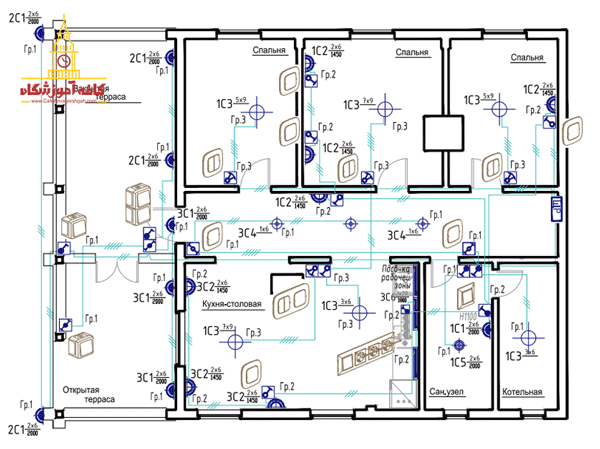

نقشه برق ساختمان
در حقیقت مدل های مختلف نقشه برق ساختمان به گونهای طراحی و ارائه می شوند تا بدون هیچ گونه تداخل و در بهترین شرایط از نظر هماهنگی، تمامی مکان های مورد نظر ساختمان نوردهی شود و دسترسی برق برای این مناطق فراهم گردد. در اینجا لازم هست که با نقشه برق آشنا شویدکه ما در زیر به مدل های
معرفی مدل های نقشه برق ساختمان
نقشه برق ساختمان انواع مختلفی دارد که در ادامه به معرفی مهمترین آنها خواهیم پرداخت. این نقشه ها به این جهت طراحی و تولید می شوند تا با ایجاد هماهنگی لازم، شرایطی مطلوب را برای تامین برق ساختمان و مکان مورد نظر ایجاد کنند.
یکی از انواع پرکاربرد نقشه برق ساختمان نقشه حقیقی می باشد که همچنین به عنوان نقشه شماتیک نیز شناخته می شود. با استفاده از این نوع نقشه محل دقیق نصب قطعات الکترونیکی مشخص شده و همچنین اتصالات میان این قطعات نیز به صورت دقیق جایگذاری میگردد.
مدل پرکاربرد دیگر نقشه برق ساختمان، نقشه مسیر جریان می باشد که وظیفه دارد تا مسیر جریان را برای مصرف کننده معین کند. زمانی که این نقشه را در اختیار داشته باشیم، به خوبی میتوانیم تمامی مشکلات موجود در مدار را بررسی کرده و در صورت نیاز به تعمیر قسمت های مختلف بپردازیم.
این نقشه کاربرد بسیار زیادی برای تکنسینها دارد، همچنین با استفاده از نقشه مسیر جریان میتوان اتصالات مسیر را نیز به بهترین شکل ممکن توصیف و طراحی نمود. از دیگر مدل های پرکاربرد نقشه برق ساختمان میتوان به نقشه فرمان اشاره کرد.
این نقشه وظیفه دارد تا چگونگی کنترل مدار را برای تکنسین معین کند. در حقیقت فرد تکنسین با استفاده از این نوع نقشه می تواند قدرت برق ساختمان را بررسی کرده و به صورت کاملا هماهنگ و کنترل شده آن را بر روی قسمت های مختلف ساختمان اجرایی کند.
علائم نقشه برق ساختمان
خوب برای شناخت علائم نقشه برق ساختمان لازم است که دیگر مدل های نقشه برق ساختمان را بشناسیم نقشه سیم کشی برق هوشمند ساختمان و نقشه فنی و تک خطی یکی دیگر از سایر مدل های نقشه برق ساختمان می باشد. با استفاده از این نقشه می توان فهمید که در یک مدار چه نوع وسایل و قطعات الکترونیکی به کار برده شده است. همچنین در این نوع نقشه نحوه مونتاژ قطعات الکترونیکی به خوبی نمایش داده می شود.
اساس ایجاد نقشه فنی و تک خطی علائم اختصاری بوده و در بسیاری از موارد، کارفرما با استفاده از این نوع نقشهها هزینه نهایی برق کشی ساختمان را معین میکنند. یکی دیگر از انواع نقشه برق ساختمان نقشه مدار قدرت الکترونیکی است.
این نقشه وظیفه دارد تا انرژی انتقالی را به مصرف کننده نمایش داده و قسمتی از مدار حقیقی را در بر بگیرد. در حقیقت زمانی که این نقشه را در اختیار داشته باشیم، به خوبی می توان جریان مصرفی برق را مشاهده کرده و آن را آنالیز نمود.
پیشنهاد ویژه از دستش نده: برترین رشته های فنی حرفه ای پر درآمد را بشناسید.
نقشه مونتاژ مدل بعدی نقشه برق ساختمان می باشد. این نوع نقشه بیشتر برای تابلوهای برق کاربرد داشته و با استفاده از آن می توان تجهیزات مختلف را جانمایی و جایگذاری نمود. در حقیقت فرد مونتاژ کار با استفاده از نقشه مونتاژ میتواند، نحوه جایگذاری قطعات مختلف بر روی برد تابلو را مشخص کرده و به صورت اصولی فرایند انجام آن را به اتمام برساند.
نقشه ترمینالها نیز یک مدل نقشه برق ساختمان بسیار پرکاربرد است که به عنوان یک جایگزین ایده آل برای نقشه مونتاژ به حساب میآید. در این نوع نقشه، جایگذاری سیم های ورودی و خروجی و همچنین ترمینال های به کار رفته در تابلوی فرمان مشخص می گردد.
نقشه خارجی برق ساختمان
همانطور که اشاره کردیم نقشه برق ساختمان انواع مختلفی دارد که یکی دیگر از آنها، نقشه های خارجی می باشد. با استفاده از این نقشه ها می توان ارتباط تجهیزات خارج از تابلو را با قطعات به کار رفته بر روی تابلوهای برق مشخص نمود. با استفاده از نقشه خارجی برق ساختمان می توان تجهیزات داخلی و خارجی را از یکدیگر جدا نموده و در هنگام عیب یابی فرایند تشخیص خطا و برطرف نمودن آن را ساده تر کنیم.
کاربرد نقشه های صنعتی در برق ساختمان
نقشه های الکترونیکی صنعتی با توجه به نوع کاربریشان می توانند قسمتی از خدمات به کار رفته در برق ساختمان را تحت پوشش قرار دهند. با استفاده از نقشه های صنعتی می توان ساختار و وضعیت ابزار برقی و تاسیسات الکترونیکی به کار رفته در یک ساختمان را مشخص کرده و به صورت کامل آنها را تجزیه و تحلیل و آنالیز کنیم.
در حالت کلی نقشه های برق ساختمان به سه دسته گرافیکی، گزارشی و شماتیک طبقه بندی می شوند که در ادامه به بررسی آنها خواهیم پرداخت.
آموزش تخصصی برق ساختمان درجه یک و دو در کافه آموزشگاه
نقشه شماتیک ساختمان
یکی از انواع نقشه برق ساختمان که خیلی هم مهم هست نقشه شماتیک ساختمان هست که به عنوان زیر مجموعه نقشه های الکترونیک صنعتی شناخته می شوند. این نقشه ها به صورت چند قطبی یا تک قطبی طراحی و ارائه می گردند. از جمله کاربردهای نقشه های تک قطبی، زمانی است که می خواهیم تاسیسات مربوط به یک ساختمان را بدون دخالت سیم های به کار رفته مشخص کنیم.
در عین حال زمانی که به جزئیات بیشتری بر روی نقشه احتیاج داریم و مثلاً میخواهیم تعداد رشته های کابل را به صورت ریز و با جزئیات مشخص کنیم، نقشه شماتیک ساختمان باید بصورت چندقطبی ترسیم گردد.در نقشه شماتیک ساختمان چند قطبی رشته سیم های کابل به صورت خطوط مورب نشان داده میشود. از دیگر کاربردهای نقشه های چند قطبی و تک قطبی می توان به مدار قدرت و فرمان در برق ساختمان اشاره نمود.
از جمله مهمترین انواع نقشه برق ساختمان که به صورت تک قطبی ترسیم می گردد، می توان به نقشه کلی، نقشه فنی و همچنین نقشه تاسیساتی ساختمان اشاره نمود. در عین حال، از جمله مهمترین نقشهای چند قطبی به کار رفته در برق ساختمان می توان به نقشه مسیر جریان و همچنین نقشه خارجی اشاره کرد.نقشه شماتیک ساختمان بسیار حائز اهمیت میباشد.
موارد استفاده و ترسیم نقشه تک قطبی
زمانی که ما بخواهیم یک طرح کلی برای شناسایی قطعات به کار رفته در برق ساختمان را در اختیار داشته باشیم، احتیاج به ترسیم یک نقشه تک قطبی داریم. در حقیقت نقشه تک قطبی از نظر جزئیات بسیار ساده بوده و هیچگونه اطلاعاتی، درباره مدار به کار رفته در برق ساختمان مورد نظر را در اختیار ما قرار نمیدهد. نقشه تک قطبی خود به دو دسته بندی کلی به نام های نقشه تاسیساتی و نقشه کلی برق ساختمان طبقه بندی می شود.
پیشنهاد ویژه از دستش نده: با مدرک فنی حرفه ای برق برای مهاجرت اقدام کنید!
نقشه سیم کشی برق هوشمند ساختمان و مدل فنی
یکی از انواع پرکاربرد نقشه برق ساختمان، نقشه سیم کشی برق هوشمند ساختمان و مدل فنی آن میباشد که برای نشان دادن تجهیزات اصلی و اجزای مهم به کار رفته در برق ساختمان مورد استفاده قرار میگیرند. در حقیقت زمانی که ما نقشه فنی برق ساختمان را در اختیار داشته باشیم، می توانیم محل قرارگیری قطعات به کار رفته در مدار و همچنین نحوه جایگذاری سیم کشی ها را بررسی و در هنگام وجود عیب می توانیم از آن استفاده کنیم.
در نقشه فنی برق ساختمان اینکه قطعات مختلف مدار چه موقعیت مکانی دارند، از اهمیت چندانی برخوردار نیست. این نقشه صرفاً یک دید کلی به مخاطب و بیننده به همراه علائم اختصاری می دهد.
نقشه فنی همچنین ارتباط بین مصرف کننده و منبع تغذیه و سایر اجزای به کار رفته در مدار کلی برق ساختمان را مشخص میکند.زمانی که به نقشه فنی برق ساختمان نگاه میکنیم، تمامی مسیر سیمها به شکل عمودی و افقی مشخص شده، ولی هیچگونه جزئیات دیگری در اختیار تکنسین قرار داده نمیشود.
نقشه برق ساختمان از نوع تاسیساتی
یکی دیگر از انواع نقشه برق ساختمان نقشه مدار های تاسیساتی می باشد. در این نوع نقشه برق ساختمان تمامی ابزارهای برقی و سیمهای به کار رفته، کامل مشخص شده و طرح کلی به صورت کاملا دقیق بر روی نقشه پیادهسازی میگردد.
در حقیقت منظور از نقشه تاسیساتی مدار، همان سیستم سیم کشی تاسیسات برق ساختمان است. در زمانی که شما یک نقشه مدار تاسیساتی در اختیار داشته باشید، اطلاعات مختلف مانند جنس سیم های به کار رفته در مدار، نحوه اجرا و نصب مدار و همچنین تعداد و متراژ سیم های به کار رفته در اختیار شما قرار داده می شود.
خلاصه نقشه خوانی برق ساختمان
برای نقشه برق و نقشه خوانی برق ساختمان اگر بخواهیم انواع مختلف نقشه برق ساختمان را از نظر گرافیکی طبقه بندی کنیم میتوانیم به نقشه مونتاژ، نقشه عملیاتی مدار و همچنین نقشه ترمینال های مدار اشاره کنیم. در میان موارد ذکر شده نقشه ترمینالهای مدار اهمیت و کاربرد بسیار زیادی داشته و به عنوان یک جایگزین برای نقشه خارجی و همچنین نقشه مونتاژ به حساب میآید.
این نقشه البته بیشتر در تابلو های برق به کار رفته در ساختمان ها مورد استفاده قرار می گیرد.کافه آموزشگاه مجری انواع مختلف دوره های مربوط به برق ساختمان با کادری حرفه ای و مجرب در خدمت شماست. در صورتیکه شما علاقمند هستید تا حوزه برق ساختمان را به عنوان حرفه و پیشه خود انتخاب کنید، حتما باید یک دوره عملی و حرفه ای را پشت سر بگذارید
