5نقش مهم دیپلکسر و داپلکسر در موبایل
5نقش مهم دیپلکسر و داپلکسر در موبایل را می توانید در دوره آموزشی کافه آموزشگاه بیاموزید. برای درک بهتر، ابتدا دیپلکسر و داپلکسر در موبایل را معرفی می کنیم.
معرفی دیپلکسر موبایل

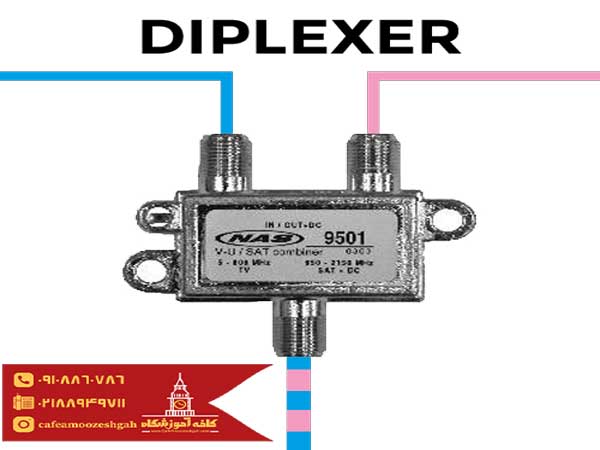

دیپلکسر، قطعه ای غیرفعال می باشد که با نام دو تافت هم شناخته می شود. دیپلکسر به منظور تسهیم سازی حوزه فرکانس در موبایل پیاده سازی شده است. به عبارتی، دیپلکسر (diplexer) یک دستگاه پسیو برای پیاده سازی انواع دامنه های فرکانسی می باشد.
برای مثال، دو پورت L و H بر روی پورت سوم (S) تسهیم می شوند. سیگنال های پورت L و H دارای اشعه باند فرکانس های غیرمجزا هستند یا به عبارتی، باندهای فرکانسی دو پورت L و H از نوع ناپیوسته هستند. در این صورت، سیگنال های دو پورت L و H می توانند در پورت S بدون تداخل با یکدیگر (همسو)، جریان یابند.
در دیپلکسر موبایل، سیگنال در پورت L یک باند، فرکانس پایین را اشغال می کند ولی سیگنال در پورت H یک باند، فرکانس بالاتر از سیگنال در پورت L می باشد. در این صورت، دیپلکسر موبایل دارای یک فیلتر پایین گذر، فیلتر متصل به دو پورت L و S و پورت اتصال بالا H و S می باشد.
در وضعیت مطلوب، صفر تا صد قدرت سیگنال باند پایین در پورت L به پورت S و صفر تا صد قدرت سیگنال باند پهن در پورت H به پورت S منتقل می شود. تمام این اتفاقات در حالت ایدهآل، رخ می دهد.
در وضعیت مطلوب می توان سیگنال های دیپلکسر موبایل را به صورت کامل، جداسازی کرد. ناگفته نماند که در وضعیت مطلوب، هیچ گونه سیگنال کم باندی از پورت L به پورت H منتقل نمی شود. در شرایط واقعی، سیگنال ها تغییر رفتار داده و قدرت برخی از سیگنال ها کم شده و یا به پورت های اشتباهی منتقل می شوند.
بررسی دیپلکسر موبایل و تلویزیون
پیش تر هم اشاره شد که دیپلکسر یک دستگاه پسیو برای پیاده سازی انواع دامنه های فرکانسی می باشد. رفتار سیگنال هر پورت دیپلکسر مشابه رفتار پیش بینی شده آن، نیست. صفر تا صد توان سیگنال های باند بالا بر روی پورت منتقل نمی شوند.
به عبارتی، برای محاسبه صفر تا صد سیگنال های باند پایین، مقداری توان تلف شده هم اعمال می شود. توان تلف شده، مقداری از سیگنال می باشد که به دهانه اشتباهی، نشت می کند. دیپلسکر تلویزیون دارای یک فیلتر بالاگذر (سمت چپ) و یک فیلتر پایین گذر (سمت راست) می باشد.
کابل آنتن تلویزیون در پشت به پایانه های پیچ به فیلتر بالاگذر (سمت چپ) متصل می گردد. دیپلکسر معمولا متقارن می باشد و مفهوم ورودی یا خروجی را از دستگاه می گیرد. به دلیل آن که دیپلکسرها معمولا متقارن می باشند،
ممکن است دارای امپدانس های مختلف در پورت های مختلفی باشد. دستگاه هایی که دارای امپدانس های مختلف در پورت های مختلف هستند، کاملا متقارن نیستند! البته ممکن است بر روی کاتالوگ دستگاه ذکر شده باشد که دستگاه مجهز به دیپلسکرهای متقارن است. ناگفته نماند که با اندازه گیری افت بازدهی دستگاه می توان به تقارن آن، پی برد.
بررسی مکانیزم دیپلکسر موبایل
دیپلکسر و داپلکسر در موبایل، مکانیزم مشخصی دارند. یک فرکانس دیپلکسر موبایل قادر است که دو پورت را به یک پورت تبدیل کند ولی اگر تعداد پورت ها بیشتر از دو تا باشد، ممکن است خروجی یک پورت چندگانه گردد. دیپلکسر موبایل (دیپلکسر معمولی) حدودا 30 دسی بل انزوا بین پورت L و پورت H دارد.
این انزوا برای برنامه ها و طراحی های موبایل و تلویزیون، کافی است ولی برای دریافت و انتقال هم زمان آنتن تلویزیون، کافی نیست. مکانیزم دیپلکسر موبایل به این صورت است که اگر فرستنده، یک کیلووات سیگنال تولید کند، یک وات سیگنال از یک کیلووات سیگنال در گیرنده ظاهر می شود. همین یک وات سیگنال، قدرت کافی برای بارگیری بیشتر گیرنده را فراهم کرده است.
کاربرد عمومی دیپلکسر
دیپلکسر و داپلکسر در موبایل برای برقراری ارتباط کاربرد دارند. دیپلکسر آنتن شرایطی را برای دو دستگاه مختلف مهیا می کند تا بتوانند یک کانال ارتباطی مشترک را به اشتراک بگذارند. کانال، یک کابل کواکسیال طولانی می باشد که دوپلکسر آنتن در هر دو انتهای کابل کواکسیال متصل می شود. البته، ناگفته نماند که این طرح زمانی اجرا می شود که دو دستگاه مختلف، فرکانس های مختلفی داشته باشند.
استفاده از دیپلکسر موبایل همیشه اقتصادی است ولی دیپلکسر آنتن تلویزیون، زمانی به صرفه است که هزینه آن، کم تر و پایین تر از هزینه اجرای کابل دوم باشد. دیپلکسر موبایل و آنتن، اغلب با گیرنده های رادیویی یا فرستنده ها با باندهای فرکانسی متفاوت مورد استفاده قرار می گیرند.
برای درک بهتری دیپلکسر و داپلکسر در موبایل می توان یک برج رادیویی را مثال زد. یک برج رادیویی، از تعداد زیادی آنتن اعم از آنتن پلیس با 460 مگاهرتز، آنتن آتش با 156 مگاهرتز تشکیل شده است. داپلکسر در بالای صفحه قرار می گیرد و دو سیگنال خروجی آنتن را به یک خط فیش کواکسیال، متصل می کند.
در عوض، دیپلکسر (diplexer) در داخل ساختمان، سیگنال خطوط فیدر را به دو رادیو، ارسال می کند. کاربرد عمومی دیپلکسر و داپلکسر در آنتن ساختمان مورد بررسی قرار گرفت.
بررسی کاربرد دیپلکسر در منازل مسکونی
دیپلکسر و داپلکسر در موبایل در ابعاد فوق العاده کوچکی تولید می شوند. دیپلکسر و داپلکسر آنتن، ابعاد بزرگی دارند. دیپلکسر و داپلکسر هر دو در مدار بالاگذر و پایین گذر کاربرد دارند. دیپلکسر آنتن در منازل مسکونی کاربرد دارد و آنتن تلویزیون، ماهواره و تلویزیون آنتن زمین را به یک کابل کواکسیال، متصل می کند.
برای منازلی که کابل دوم، نصب شده است از دیپلکسر آنتن یا دو تافت آنتن استفاده می شود. البته، ناگفته نماند که در نصب تلویزیون های قدیمی بایستی از کابل دی الکتریک جامد مدل RG-59 استفاده نمایید. اگر، کابل معرفی شده، کافی نبود، در عوض می توانید از کابل دی الکتریک جامد مدل RG-6 استفاده کنید.
گاها افراد سوال می پرسند که آیا دیپلکسر و داپلکسر در موبایل را می توان بر روی آنتن نصب کرد؟ بایستی گفت، خیر! این امکان وجود ندارد، چرا که اندازه دیپلکسر و داپلکسر در موبایل، کوچک تر و ظریف تر می باشد و مناسب مدار موبایل است.
معرفی داپلکسر موبایل
دیپلکسر و داپلکسر در موبایل در قسمت مدار داخلی قرار دارند. داپلکسر در موبایل (duplexer) به دوسویه ساز و دوبلکسر هم معروف است. داپلکسر یک قطعه الکترونیکی می باشد که برقراری ارتباط دو طرفه (دوبلکس) در یک مسیر واحد را ممکن کرده است. داپلکسر در سیستم های ارتباطی راداری و رادیویی، گیرنده را از فرستنده جدا می کند.
این در شرایطی است که گیرنده و فرستنده، هر دو از یک آنتن مشترک استفاده می کنند. عمدتا سیستم های تکرارکننده رادیویی مجهز به داپلکسر هستند.
اصول کاری داپلکسر موبایل در بر اساس فرکانس فیلتر موج بری و یا زمان بندی می باشد. اولین بار، داپلکسر را با هدف نصب روی تلگراف الکتریکی ساختند. با اختراع داپلکسر، در مصرف سیم تلگراف، صرفه جویی شد. سپس از داپلکسر در مدار آنتن و ماهواره استفاده شد. انواع داپلکسر موبایل هم جزو فناوری های نوین می باشد.
انواع داپلکسر موبایل
1- کلید انتقال و دریافت: یکی از انواع داپلکسر موبایل، کلید انتقال و دریافت می باشد که یک کلید فرستنده/گیرنده به صورت متناوب، در مدار فرستنده و گیرنده را به یک آنتن مشترک متصل می کند. از این نوع داپلکسر در رادارها هم استفاده می شود.
در ساده ترین حالت ممکن، کلید انتقال و دریافت از یک لامپ تخلیه گاز در دوسر پایه های ورودی گیرنده تشکیل شده است. نحوه فعالیت کلید انتقال و دریافت در رادار، به این صورت است که زمانی که فرستنده فعال می شود، ولتاژ زیادی ایجاد می شود که لامپ، لوله هادی مدار می گردد.
دیپلکسر و داپلکسر در موبایل کمی متفاوت تر هستند. به منظور محافظت بیشتر از پایه های گیرنده، اتصال کوتاه صورت می گیرد. علاوه بر این، مکمل کلید انتقال و دریافت، کلید ضد فرستنده/گیرنده می باشد که یک لوله تخلیه مشابه لوله هادی است. از این رو، فرستنده می تواند با استفاده از کلید ضد فرستنده/گیرنده، آنتن غیرفعال را از مدار جدا کند تا انرژی دریافت شده، هدر نرود.
2- کلید چرخانند
3- کلید ترکیبی: دیپلکسر و داپلکسر در موبایل محدود هستند که از انواع داپلکسر موبایل، ترکیبی است. از کلید ترکیبی برای خاموش کردن سیگنال های پورت چهارم در یک بار همسان به عنوان دوسویه ساز استفاده می شود. متاسفانه در کلید ترکیبی بخشی از قدرت فرستنده در بار متناوب از بین می رود و نویز گرمایی در بار به گیرنده مدار الکترونیکی تحویل داده می شود.
کاربرد سوییچ آنتن یا داپلکسر در موبایل
دیپلکسر و داپلکسر در موبایل در قسمت مدار قرار دارند. به بیان ساده تر، داپلکسر همان سوییچ آنتن است که زمان دریافت آنتن را به مدار گیرنده و زمان ارسال آنتن را به مدار فرستنده، متصل می کند. داپلکسر موبایل، دو آنتن را به یک آنتن تبدیل می کند تا سوییچ آنتن در زمان نیاز به دو آنتن، آن را از مدار گیرنده یا مدار فرستنده سوییچ دریافت کند.
کاربرد دیپلکسر و داپلکسر در موبایل
پایه های Vcont1 و Vcont2 دیپلکسر و داپلکسر در موبایل، پایه های کنترل سوییچ آنتن هستند که به RF Chip مدار متصل می گردند. بسته به مدل و برد موبایل، یکی از پایه های Vcont1 و Vcont2 دیپلکسر و داپلکسر در موبایل، انتخاب می شود. پایه ها در تعیین باند فرکانسی هم کمک کننده هستند.
تعیین باند فرکانسی 800 مگاهرتز، 900 مگاهرتز و 1800 مگاهرتزی به پایه های Vcont1 و Vcont2 دیپلکسر و داپلکسر در موبایل بستگی دارد. علاوه بر این ها در تعیین زمان استفاده از آنتن سوییچ، زمان اتصال آنتن به فرستنده و زمان اتصال آنتن به گیرنده، پایه های دیپلکسر و داپلکسر در موبایل اهمیت دارند.
