اسیلوسکوپ تعمیرات موبایل چیست؟ ( آموزش و نحوه کار با اسیلوسکوپ )
کافه آموزشگاه به عنوان مرجعی معتبر در زمینه آموزشهای تخصصی، به شما در یادگیری کار با اسیلوسکوپ، این ابزار کاربردی و پرکاربرد در مهندسی برق و الکترونیک، یاری میرساند.
اسیلوسکوپ چیست؟
در دنیای پیچیده و شگفتانگیز الکترونیک، ابزارهای سنجش و اندازهگیری نقش حیاتی در کشف ناشناختهها و رمزگشایی از معماهای علمی ایفا میکنند. در میان این ابزارها، اسیلوسکوپ جایگاهی ویژه دارد و به مثابه چشم عیبیاب مهندسان و متخصصان عمل میکند.
اسیلوسکوپ تعمیرات موبایل
دستگاه اسیلوسکوپ با ترسیم شکل موج سیگنالها بر روی صفحه نمایشگر خود، اطلاعات ارزشمندی در مورد ولتاژ، فرکانس، دامنه و سایر پارامترهای کلیدی سیگنال ارائه میدهد. اسیلوسکوپها در زمینههای مختلفی از جمله مهندسی برق، الکترونیک، مخابرات، پزشکی و حتی تعمیرات موبایل کاربرد دارند.
مهندسان با استفاده از این دستگاه اسیلوسکوپ میتوانند عملکرد مدارهای الکتریکی را بررسی و عیبیابی کرده و سیگنالهای صوتی و تصویری را تجزیه و تحلیل کنند.
همچنین با استفاده از دستگاه مورد نظر می توان نویز و تداخل را شناسایی و از بین برد و به طور کلی درک عمیقتری از دنیای پیچیده سیگنالهای الکتریکی به دست آورد.
انواع مختلفی از اسیلوسکوپها با قابلیتها و امکانات متنوع در بازار موجود هستند که هر کدام برای کاربردهای خاص خود طراحی شدهاند. از مدلهای آنالوگ کلاسیک گرفته تا اسیلوسکوپهای دیجیتال پیشرفته و مدلهای قابل حمل و جیبی، اسیلوسکوپها ابزاری ضروری برای هر کسی هستند که با سیگنالهای الکتریکی سروکار دارد.
با تسلط بر استفاده از دستگاه اسیلوسکوپ، میتوانید به راز و رمز سیگنالهای الکتریکی پی ببرید و در زمینههای مختلف علمی و فنی به دستاوردهای چشمگیری برسید.

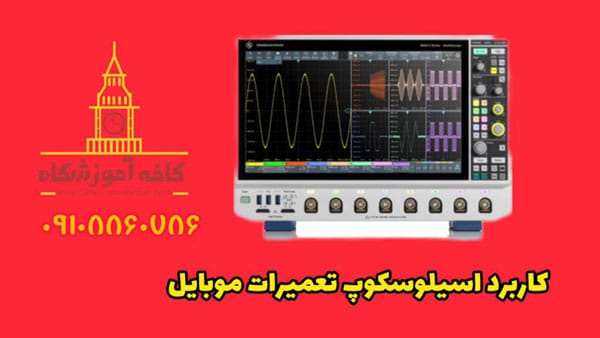

کاربرد اسیلوسکوپ در تعمیرات موبایل
دستگاه اسیلوسکوپ، یکی از ابزارهای حیاتی در علم الکترونیک و تعمیرات موبایل است که برای تست، اندازهگیری و تحلیل سیگنالهای الکتریکی استفاده میشود.
اسیلوسکوپ تعمیرات موبایل توانایی نمایش سیگنالهای الکتریکی به صورت زمانی را دارد و به تعمیرکاران و تکنسینها کمک خواهد نمود تا مشکلات الکتریکی و الکترونیکی را سریعتر شناسایی و رفع کنند.
از جمله کاربردهای اسیلوسکوپ در تعمیرات موبایل میتوان به موارد زیر اشاره کرد:
- اسیلوسکوپ تعمیرات موبایل، به تعمیرکاران این امکان را میدهد تا سیگنالهای الکتریکی ورودی و خروجی مختلف تراشهها، قطعات الکترونیکی و قطعات مختلف موبایل را تحلیل و اندازهگیری کنند. این کار به تعمیر، تنظیم و ارتقاء موبایل کمک مینماید.
- با استفاده از اسیلوسکوپ تعمیرات موبایل، تعمیرکاران میتوانند عیوب الکتریکی همچون نویز، اختلالات جریان، قطعی و اتصالات نادرست را سریعتر شناسایی و رفع نمایند. این ابزار امکان انجام اندازهگیریهای دقیق و مشخصههای الکتریکی را به تعمیرکاران میدهد.
- یاندازهگیری تایمینگ: اسیلوسکوپ تایمینگهای مختلف مدارها، قطعات و اتصالات را اندازهگیری و ارزیابی خواهد نمود. این کار میتواند در تشخیص مشکلات زمانبندی موجب شناسایی نقاط ضعف و رفع موانع در عملکرد موبایل شود.
- ارزیابی عملکرد مدارهای الکترونیکی: با استفاده از اسیلوسکوپ میتوان عملکرد مدارهای الکترونیکی مختلف را ارزیابی کرد و در صورت وجود عیب، آنها را تشخیص داد و رفع نمود.
بهطور کلی، اسیلوسکوپ تعمیرات موبایل، یکی از ابزارهای اساسی در تعمیرات گوشی است که به تعمیرکاران این امکان را میدهد تا مشکلات الکتریکی و الکترونیکی را بهصورت دقیقتر شناسایی و رفع کنند و در نهایت، عملکرد و کیفیت تعمیر موبایلها را بهبود بخشند.

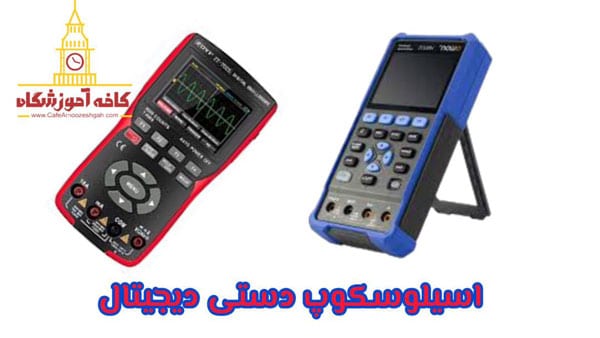

اسیلوسکوپ دستی دیجیتال تعمیر گوشی
اجزاء اسیلوسکوپ
دستگاه اسیلوسکوپ ابزاری پرکاربرد در زمینههای مختلف به ویژه در الکترونیک، تعمیرات موبایل و مخابرات برای مشاهده و اندازهگیری شکل موج سیگنالهای الکتریکی است. این دستگاه از اجزاء مختلفی تشکیل شده که هر کدام وظیفهای خاص را بر عهده دارند.
- یکی از اجزاء اسیلوسکوپ تیوب پرتو کاتدی (CRT) می باشد. این بخش قلب اسیلوسکوپ است و وظیفه نمایش شکل موج سیگنال را بر عهده دارد. پرتو الکترونی داخل تیوب با نوسانات سیگنال ورودی منحرف میشود و ردی از نور بر روی صفحه فسفر میاندازد که شکل موج سیگنال را نشان میدهد.
- سیستم انحراف افقی: این سیستم وظیفه جابجایی افقی نقطه نورانی بر روی صفحه CRT را بر عهده دارد. این جابجایی با نرخ ثابتی انجام میشود که به آن پایه زمان (Time Base) میگویند.
- سیستم انحراف عمودی: سیستم مورد نظر وظیفه جابجایی عمودی نقطه نورانی بر روی صفحه CRT را بر عهده دارد. دامنه این جابجایی با ولتاژ سیگنال ورودی متناسب است.
- تریگر: این بخش وظیفه همزمانی نمایش شکل موج با یک نقطه مشخص از سیگنال را بر عهده دارد. این کار به منظور مشاهده دقیقتر جزئیات سیگنال و اندازهگیری دقیقتر پارامترهای آن انجام میشود.
- مدهای مختلف نمایش: اسیلوسکوپها دارای مدهای مختلف نمایش مانند XY، Single Channel، Dual Channel هستند که هر کدام برای نمایش نوع خاصی از سیگنال مناسب میباشند.
- کنترلهای مختلف: دستگاه اسیلوسکوپ دارای کنترلهای مختلفی برای تنظیم دامنه، زمان، تریگر و سایر پارامترهای نمایش است.
- پروب: پروب ابزاری است که به دستگاه اسیلوسکوپ متصل میشود و ولتاژ سیگنال ورودی را به سطح قابل اندازهگیری برای اسیلوسکوپ تبدیل میکند.
- پردازشگر: این مغز متفکر، وظایف مختلفی را بر عهده دارد. از تجزیه و تحلیل سیگنالها گرفته تا اعمال افکتهای مختلف، پردازشگر به اسیلوسکوپ در انجام وظایف پیچیدهتر کمک میکند.
- علاوه بر این اجزاء اصلی، اسیلوسکوپهای مدرن ممکن است دارای امکانات و قابلیتهای دیگری مانند حافظه، رابط کاربری دیجیتال نیز باشند.
انواع اسیلوسکوپ
دستگاه اسیلوسکوپ در انواع مختلفی با ویژگیها و کاربردهای گوناگون عرضه میشود. هر کدام از این دستگاهها، برای نیازها و شرایط خاص طراحی شدهاند و به شما کمک میکنند تا سیگنالهای الکتریکی را با دقت و ظرافت بیشتری مورد بررسی قرار دهید.
برخی از انواع رایج اسیلوسکوپها عبارتند از:
- اسیلوسکوپ آنالوگ: یکی از انواع اسیلوسکوپ میباشد که از تیوب پرتو کاتدی (CRT) برای نمایش شکل موج سیگنالها استفاده میکند. اسیلوسکوپهای آنالوگ به دلیل سادگی و قیمت مناسب، همچنان در بسیاری از کاربردها مورد استفاده قرار میگیرند.
- اسیلوسکوپ ذخیرهسازی دیجیتال (DSO): این دستگاه اسیلوسکوپ از حافظه دیجیتال برای ذخیره شکل موج سیگنالها استفاده میکند. DSOها امکانات و قابلیتهای پیشرفتهتری مانند اندازهگیری دقیقتر، تجزیه و تحلیل سیگنال و ذخیرهسازی دادهها را ارائه میدهند.
- اسیلوسکوپ حافظهدار (MSO): نوعی DSO هستند که علاوه بر ذخیرهسازی شکل موج سیگنالها، امکان ضبط و تجزیه و تحلیل سیگنالهای منطقی را نیز فراهم میکنند. این نوع اسیلوسکوپ برای عیبیابی مدارهای دیجیتال و سیستمهای میکروکنترلر بسیار کاربردی است.
- اسیلوسکوپ قابل حمل: دستگاه اسیلوسکوپ با ابعاد و وزن کم، برای استفاده در مکانهای مختلف و به ویژه برای عیبیابی در محل مناسب است. اسیلوسکوپهای قابل حمل معمولاً از نوع DSO یا MSO هستند.
- اسیلوسکوپ چند کاناله: یکی دیگر از انواع اسیلوسکوپ بوده که امکان نمایش و اندازهگیری همزمان چندین سیگنال را فراهم میکند. اسیلوسکوپهای چند کاناله برای بررسی عملکرد مدارهای پیچیده و سیستمهای چند سیگنالی بسیار کاربردی میباشند.
- اسیلوسکوپ با رابط کاربری لمسی: از نمایشگر لمسی و منوهای دیجیتال برای سهولت استفاده و دسترسی به تنظیمات مختلف استفاده میکند. اسیلوسکوپ مورد نظر تجربه کار با این ابزار را آسانتر و لذتبخشتر خواهد نمود.
کاربرد اسیلوسکوپ در صنایع مختلف
- در صنعت پزشکی، دستگاه اسیلوسکوپ برای بررسی و اندازهگیری سیگنالهای حیاتی مانند نوار قلب (ECG) و نوار مغزی (EEG) به کار میرود.
- در صنعت مخابرات، از اسیلوسکوپ برای بررسی و اندازهگیری سیگنالهای رادیویی، تلفن همراه و سایر سیستمهای ارتباطی استفاده میشود.
- در صنعت الکترونیک، دستگاه اسیلوسکوپ ابزاری ضروری برای عیبیابی، اندازهگیری و طراحی مدارهای الکتریکی است.
- امروزه در صنعت خودروسازی، اسیلوسکوپ برای بررسی و اندازهگیری سیگنالهای موتور، سیستمهای کنترل و سایر اجزاء الکتریکی خودرو به کار میرود.
- اسیلوسکوپ تعمیرات موبایل نقش یک چشم عیبیاب دقیق را ایفا میکند. با نمایش شکل موج سیگنالهای الکتریکی در بخشهای مختلف گوشی موبایل، به تعمیرکاران در تشخیص عیوب و مشکلات موجود در مدارها کمک میکند.
- کاربرد اسیلوسکوپ به این موارد محدود نمیشود. از این ابزار در صنایع مختلفی مانند هوافضا، رباتیک، تحقیقات علمی و آموزشی نیز استفاده میشود.

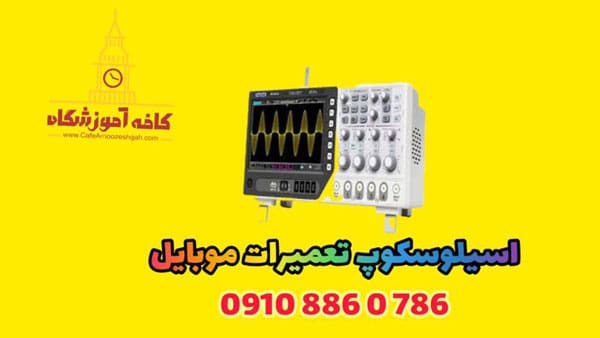

اسیلوسکوپ مخصوص تعمیر گوشی
نحوه کار با اسیلوسکوپ در تعمیرات موبایل و آموزش اسیلوسکوپ
اسیلوسکوپ تعمیرات موبایل، به مثابه چشمی دقیق در دستان تعمیرکاران، دریچهای به سوی عیبیابی و تعمیرات دقیقتر میگشاید. تسلط و نحوه کار با اسیلوسکوپ، مهارتی ارزشمند برای هر متخصص تعمیرات موبایل به شمار میرود.
در ابتدای نحوه کار با اسیلوسکوپ، باید با اتصال صحیح پروب به سیگنال مورد نظر و تنظیم ولتاژ و زمان پایه، اسیلوسکوپ را برای نمایش شکل موج آماده کرد. سپس با استفاده از سیستم تریگر میتوان نقطه شروع نمایش را به طور دقیق تعیین نمود.
تجزیه و تحلیل شکل موج به نمایش درآمده، کلید اصلی عیبیابی است. با بررسی تناسب دامنه و فرکانس سیگنال، میتوان سلامت قطعات مختلف مدار را ارزیابی کرد.
نویز و تداخل در سیگنال، از دیگر مواردی هستند که باید مورد توجه قرار گیرند. یافتن منبع این اختلالات و رفع آنها، گامی مهم در جهت تعمیر صحیح و اصولی موبایل است.
علاوه بر تسلط بر اصول کار با اسیلوسکوپ تعمیرات موبایل، آشنایی با کاربردهای خاص آن در تعمیرات موبایل نیز ضروری است. به عنوان مثال، از این ابزار میتوان برای بررسی عملکرد مدارهای شارژ، عیبیابی مدارهای صوتی، تجزیه و تحلیل سیگنالهای رادیویی استفاده نمود.
در نهایت، آموزش مستمر و بهروز بودن در زمینه نحوه کار با اسیلوسکوپ، مهارت تعمیرکار را ارتقا میبخشد و او را در مسیر ارائه خدمات باکیفیتتر به مشتریان یاری میکند.
مراحل کار با اسیلوسکوپ
ابتدا، سیگنال مورد نظر را با استفاده از کابل و پروب مناسب به ورودی دستگاه اسیلوسکوپ متصل کنید. پروب وظیفه تطبیق ولتاژ و امپدانس سیگنال با اسیلوسکوپ را بر عهده دارد.
با تنظیم پایه زمان، میتوانید سرعت حرکت نقطه نورانی بر روی صفحه CRT را تعیین کنید. این تنظیم به شما کمک میکند تا جزئیات سیگنال را در زمان مناسب مشاهده نمایید.
دامنه، ارتفاع نوسانات سیگنال را نشان میدهد. با تنظیم دامنه، میتوانید ارتفاع نقطه نورانی بر روی صفحه CRT را تنظیم کنید تا سیگنال به طور کامل به تصویر کشیده شود.
تریگر، نقطه شروع نمایش شکل موج را تعیین میکند. با تنظیم تریگر میتوانید نمایش سیگنال را از لبه سیگنال یا نقطهای خاص آغاز کنید.
دستگاه اسیلوسکوپ دارای مدهای مختلف نمایش مانند است. با انتخاب مد مناسب، میتوانید سیگنال را به صورت تک کانال، دو کانال یا در مختصات XY مشاهده نمایید.
پس از تنظیمات لازم، شکل موج سیگنال بر روی صفحه CRT به نمایش در میآید. با دقت در شکل موج میتوانید نوسانات سیگنال، فرکانس، ولتاژ و سایر پارامترهای آن را اندازهگیری و تجزیه و تحلیل کنید.
برخی اسیلوسکوپها امکان ذخیره شکل موج را بر روی حافظه داخلی یا چاپ آن را از طریق پرینتر دارند. این قابلیت برای ثبت و بررسی دقیقتر سیگنالها مفید است.
تفاوت اسیلوسکوپ با مولتیمتر دیجیتال
برای اندازهگیریهای الکتریکی، دستگاههای مختلفی وجود دارند که معروفترین آنها اسیلوسکوپ و مولتیمتر دیجیتال هستند. هر کدام از این ابزارها با وجود شباهتهایی در ظاهر و کارکرد، وظایف و کاربردهای متفاوتی دارند.
- نوع اندازهگیری: مولتیمتر، مقادیر عددی پارامترهای الکتریکی را اندازهگیری میکند، در حالی که اسیلوسکوپ شکل موج سیگنالهای الکتریکی را به نمایش میگذارد.
- دقت: اسیلوسکوپها معمولاً از دقت بالاتری نسبت به مولتیمترها برخوردارند.
- کاربرد: مولتیمتر برای اندازهگیریهای کلی و عیبیابیهای اولیه مناسب است، در حالی که دستگاه اسیلوسکوپ برای بررسی دقیقتر عملکرد مدارها و عیبیابیهای پیچیدهتر به کار میرود.
- قیمت: اسیلوسکوپها به طور کلی از مولتیمترها گرانتر هستند.
نکاتی مهم برای خرید اسیلوسکوپ
انتخاب اسیلوسکوپ تعمیرات موبایل مناسب، مانند انتخاب هر ابزار تخصصی دیگری، نیازمند دانش و آگاهی از نیازها و الزامات کار شما است. عیب یابی مدار بک لایت موبایل با اسیلوسکوپ، یکی از مهم ترین مراحل تعمیر گوشی موبایل به حساب می آید.
در اینجا به نکاتی کلیدی برای خریدی هوشمندانه اشاره میکنیم:
- تعیین کاربرد: اولین قدم، مشخص کردن کاربرد اسیلوسکوپ است. آیا برای مصارف آموزشی و عمومی به آن نیاز دارید یا برای کارهای تخصصی و صنعتی؟
- بررسی مشخصات فنی: پس از تعیین کاربرد، باید به مشخصات فنی دستگاه مانند پهنای باند، نرخ نمونهبرداری، تعداد کانالها، حافظه و نوع نمایشگر توجه کنید.
- برند و قیمت: برندهای معتبر و شناختهشده در زمینه تولید اسیلوسکوپ، مانند Tektronix، Rigol، Hantek و Siglent، محصولات باکیفیتی ارائه میدهند. البته قیمت این برندها به نسبت بالاتر است.
- امکانات جانبی: برخی اسیلوسکوپها دارای امکانات جانبی مانند پروب، نرمافزار و رابطهای مختلف هستند که میتوانند کارایی دستگاه را افزایش دهند.
- نظرات و تجربیات دیگران: مطالعه نظرات و تجربیات کاربران دیگر در مورد مدلهای مختلف اسیلوسکوپ، میتواند به شما در انتخابی آگاهانهتر کمک کند.
- مشاوره با متخصصان: در صورت نیاز، میتوانید با متخصصان و کارشناسان این حوزه مشورت کنید تا با توجه به نیازها و بودجه شما، بهترین اسیلوسکوپ را به شما پیشنهاد دهند.
جمع بندی
اسیلوسکوپ تعمیرات موبایل، ابزاری حیاتی در دنیای تعمیرات با نمایش شکل موج سیگنالهای الکتریکی، به تعمیرکار کمک میکند تا به ریشه مشکلات موجود در مدار پی ببرند و عیوب را به طور دقیق تشخیص دهند.
تسلط بر دانش و مهارتهای لازم در زمینه تعمیرات، در کنار استفاده از ابزارهای تخصصی مانند اسیلوسکوپ تعمیرات موبایل، برای انجام تعمیرات دقیق و اصولی ضروری است. دورههای آموزشی متعددی در این زمینه برگزار میشود که میتوانید با شرکت در آنها، دانش و مهارتهای خود را ارتقا دهید.
