معرفی کابل های دوربین مداربسته مختصر و کاربردی
حفاظت از جان و مال در دنیای امروز به لطف دوربینهای مداربسته بسیار آسانتر از گذشته است. کیفیت و وضوح تصاویر دوربینهای مداربسته علاوه بر دوربینهای باکیفیت نیازمند انواع کابل دوربین مداربسته باکیفیت است. کابلها یا سیمهای قطور مناسب دوربین مداربسته دارای انواع مختلف فیبر نوری، کواکسیال، جفت پیچخورده و … هستند. این کابلها تصویر گرفته شده را با کیفیتهای مختلف به DVR و هارد دستگاه منتقل میکنند.
باتوجهبه عدم آگاهی افراد غیرمتخصص از کارایی، تفاوتها و قیمت کابلهای مختلف، انتخاب و بهکارگیری کابل مناسب در حیطه تخصص نصاب سیستم قرار دارد. رایجترین کابل در دوربین مداربسته، کابل کواکسیال است که در مسافتهای نزدیک کاربرد گسترده دارد. کابل فیبر نوری را میتوان بهترین و باکیفیتترین سیم رابط دوربین مداربسته محسوب کرد که از قیمت بالایی برخوردار است.

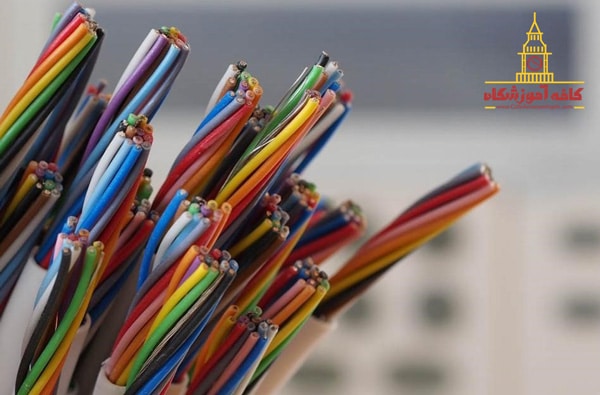

انواع کابل مناسب دوربین مداربسته
نقش کابل در دوربین مداربسته
کابلها برخلاف ظاهر سادهای که دارند، از اجزای اصلی دوربینهای مداربسته محسوب میشوند که وظیفه انتقال تصاویر ضبط شده توسط دوربینها را برعهده دارند. در واقع عملکرد صحیح دوربینها و دستگاه DVR به ساختار و عملکرد کابل رابط آنها بستگی دارد. برای درک بهتر وظیفه کابل در دوربینها، میتوان نحوه عملکرد کابلهای مورداستفاده در آنتن تلویزیون را مثال زد. هرگونه تاشدگی و فرسودگی کابل سبب کاهش کیفیت تصویر و حتی قطع آن میشود؛ بنابراین دقت در انتخاب و نصب این اجزا امری حائز اهمیت است که باید به آن توجه کرد.
آموزش نصب دوربین مدار بسته
کابل های دوربین مداربسته
شناخت ساختار، مزایا کارایی و کاربرد انواع کابل دوربین مداربسته در بهکارگیری اصولی آنها نقش بسزایی دارد. کابلهای مورداستفاده در دوربینهای امنیتی بهطورکلی در دو نوع کابل شبکه و کابل آنالوگ دستهبندی میشوند. هریک از کابلها بنا به آنالوگ و دیجیتال بودن سیستم انتخاب و بکار گرفته میشوند. کابلهای کواکسیال که نوعی از انواع آنالوگ هستند در ضخامتهای مختلف با کدهای مشخص تولید میشوند. ساختار، اجزای اصلی و کاربرد هریک از سیمها با یکدیگر متفاوت است. ازاینرو بهکارگیری و نصب آنها به مهارت و تخصص کافی نیاز دارد.
کابل کواکسیال RG59 یا RG6؟
کابل کواکسیال بهعنوان یکی از انواع کابل دوربین مداربسته فوقالعاده کاربردی در نصب سیستمهای صوتی و تصویری شناخته میشود. بهطوری که در هر خانه، اداره و مغازهای بهنوعی از این کابل استفاده میشود. کابل کواکسیال حاوی یک هسته مرکزی متشکل از رشتههای مسی باریک و بلند است که توسط یکلایه نارسانا پلاستیکی احاطه میشود. این کابل محکم در نهایت با یکلایه نازک فلزی و لایه عایق ضخیم پوشانده شده است. ساختار کابل بهگونهای است که لایه منعطف درونی سبب انعطاف و استحکام آن و لایه فلزی عایق از نویزهای مزاحم اطراف به هسته آن پیشگیری میکند.
کابل کواکسیال بنا به ویژگیهای الکتریکی و ساختاری که دارد در انواع RG6, RG59, RG11 و… طراحی و تولید میشود. کاربردیترین کابل در دوربین مداربسته از میان مدلهای RG6, RG11 وRG59 انتخاب میشود که هریک از ضخامت و قابلیت خاصی برخوردارند. ساختار ویژه کابل کواکسیال کاملاً مناسب نصب و راهاندازی دوربین مداربسته آنالوگ است، در واقع برای سیستمهای تحت شبکه مناسب نیست. شاید برایتان سؤال باشد تفاوت کابل کد ۵۹ و کد ۶ با یکدیگر چیست و کدام یک مناسبتر است؟ کابل RG59 دارای هسته مرکزی ضخیم و لایه عایق نسبتاً نازک است که از ضخامت و مقاومت سیم میکاهد. درحالیکه کابل RG6 از هسته نازکتر و لایه عایق ضخیمتر برخوردار است و حتی مسافتهای ۵۰۰ متری را نیز پشتیبانی میکند.
سیم دوربین مداربسته ترکیبی سیاومی
کابل دوربین مداربسته سیاومی
کابل انتقال تصویر سیاومی یکی از انتخابهای مناسب از میان کابل های دوربین مداربسته است که کاربر را از نصب سیم برق مجزا بینیاز میکند؛ کابل سیاومی در واقع از یک هسته RG59 با عایق و دو سیم برق ۱۸ حاوی عایق تشکیل شده است. دو کابل مذکور در نهایت توسط یک لایه عایق محکم پوشش داده میشوند. کابل سیاومی در واقع ترکیبی پیشساخته از سیم انتقال تصویر و الکتریسیته است. استفاده از این کابل در دوربینهای آنالوگ رایج است و از سیمکشی مجزا برق و انتقال تصویر دوربین پیشگیری میکند. این کابل دوربین مداربسته در برابر فشار و نویزهای مزاحم مقاومت قابلتوجهی دارد.
کابل اترنت یکی از انواع کابل در دوربین مداربسته
کابل مناسب دوربین مداربسته اترنت یا ترکیبی مدل پیشرفته کابلهای مورداستفاده در دوربینهای مداربسته آنالوگ و تحت شبکه است که ساختاری ویژه دارد. سرعت و کیفیت فیلم منتقل شده از طریق کابل اترنت شایان توجه است. این کابل پرکاربرد از سیمهای زیادی ساخته شده که در میان یک غلاف محکم قرار گرفتهاند. قابلیت انتقال برق، داده دوربین و از همه مهمتر سرعت بالا انتقال داده سبب تمایز این مدل از کابلهای دیگر شده است. کابل کد CAT5e و CAT6 شناختهترین مدلهای کابل اترنت مورداستفاده در نصب دوربینهای مداربسته محسوب میشوند که مناسب مسافتهای نسبتاً کوتاه هستند. این کابل در واقع همانند یک سیم LAN هم مورداستفاده قرار میگیرد.
کابل فیبر نوری، کابل ویژه دوربین مداربسته
کابل فیبر نوری دارای ساختاری متفاوت از انواع کابل دوربین مداربسته است که سبب کارایی منحصربهفرد آن میشود. فیبر نوری، کابلی متشکل از تعداد زیادی سیمهای شیشهای عایقدار است که توسط یک غلاف محکم پوشانده شدهاند. رشتههای شیشهمانند درون کابل در واقع اطلاعات و دادهها را بهصورت نور انتقال میدهند. ساختار ویژه فیبر نوری سبب انتقال سریع دادهها با کیفیتی قابلتوجه میشود. این کابل به طور معمول در دوربینهای تحت شبکه کاربرد دارد که سبب عملکرد مطلوب سیستم امنیتی میشود. البته که این نوع کابل به دلیل ویژگیهایی که دارد، گرانقیمتترین نوع کابل در دوربین مداربسته محسوب میشود.
کابل فیبر نوری از انواع کابل دوربین مداربسته
انواع کابل دوربین مداربسته تحت شبکه
باتوجهبه اینکه برخی از دوربینهای مداربسته تحت شبکه به کابل شبکه نیاز دارند، نصب کابل مناسب دوربین مداربسته از الزامات عملکرد صحیح سیستم امنیتی است. کابلهای شبکه بنا به ساختار و کیفیتی که دارند در انواع مختلف دستهبندی میشوند که ذکر تمام آنها مقدور نیست. برخی از انواع کابل دوربین مداربسته تحت شبکه شامل موارد ذیل هستند:
- کابل UTP : این کابل از سیمهای متعدد با رنگهای مختلف نارنجی، قهوهای، آبی و سفید ساخته شده است. عدم استفاده از عایق و محافظ در ساختار این کابل سبب عدم کارایی آن در اماکن شلوغ شده است. در واقع کابل مذکور مناسب اماکن بیسروصدا و فاقد نویزهای مزاحم است.
- کابل F/FTP: سیمهای به هم تابیده این کابل در نهایت توسط یکلایه عایق محکم پوشش داده میشوند. ازاینرو کابل مذکور یکی از انواع کابل دوربین مداربسته باکیفیت است.
- کابل S/FTP: این مدل کابل را میتوان محکمترین کابل در دوربین مداربسته نامید. در کابل S/FTP زوج سیمهای به هم پیچیده شده درون فویل قرار گرفته و در نهایت همه سیمها توسط یک عایق احاطه میشوند.
کابل مناسب دوربین مداربسته من؟
انتخاب و نصب کابل مناسب از میان انواع کابل دوربین مداربسته به تخصص و مهارت خاص نیاز دارد. در واقع انتخاب کابل مناسب بر اساس فاکتورهای مختلفی چون مدل دوربین مداربسته، فاصله دوربین از DVR، مکان مدنظر، میزان نویزهای محیط و … صورت میگیرد. نصاب سیستم امنیتی پس از بررسی وضعیت موجود، مطابق با نیاز محیط و بودجه تعیین شده کابل مناسب را انتخاب میکند. آگاهی به تفاوتها، مزیتها و معایب کابلها سبب انتخاب صحیح میشود. به طور مثال کابل مناسب دوربینهای آنالوگ مناسب دوربینهای تحت شبکه نیستند.
نقش کابل در دوربین مداربسته
قیمت انواع کابل دوربین مداربسته
قیمت انواع کابل دوربین مداربسته بر اساس ساختار کلی و مزیتهای آنها متغیر است. در واقع سیمهای نازک و فاقد انعطاف نسبت به کابلهای ضخیم کواکسیال با قیمت پایینتری خریدوفروش میشوند. تمام این کابلها بهصورت متری و در قالب کلاف معامله میشوند. بهعبارتدیگر متراژ کابل دوربین مداربسته در قیمت نهایی آن مؤثر است. باتوجهبه نقش حائز اهمیت کابلها در کیفیت تصویر دریافتی، صرف هزینه جهت خرید کابل باکیفیت امری هوشمندانه است که نباید از آن غافل شد.
نتیجهگیری:
برای نصب دوربینهای مداربسته آنالوگ و برخی از دوربینهای تحت شبکه به تهیه کابلهای مخصوص نیاز است در واقع کابل در دوربین مداربسته، جزئی اساسی محسوب میشود که توسط نصاب حرفهای در سیستم قرار میگیرد. باتوجهبه نیاز مبرم بسیاری از اماکن به نصب سیستمهای امنیتی، بازار کار این حرفه از رونق قابلتوجهی برخوردار است. کافه آموزشگاه نیز در راستای تربیت نیروهای متخصص جهت نصب اصولی دوربینهای مداربسته، دورههای حرفهای برگزار میکند. آموزش اصولی تحتنظر مربیان مجرب و ارائه مدرک معتبر در کافه آموزشگاه آن را از سایر آموزشگاهها متمایز میکند. علاقهمندان میتوانند جهت بررسی شرایط و نحوه شرکت در دورهها، با شماره 02188949711 تماس حاصل نمایید.
