نقشه سیم کشی برق هوشمند ساختمان

برای کسب اطلاعات بیشتر در مورد نقشه سیم کشی برق هوشمند ساختمان می‌توانید به سایت کافه آموزشگاه مراجعه نمائید.

سیم کشی برق هوشمند ساختمان

اتوماسیون خانگی از جمله سیستم‌های خانه هوشمند بر اساس تجهیزات سیمی یا بی سیم اجرا می‌شود. سیم کشی برق ساختمان شامل تجهیزات الکتریکی رایج و سیم‌ها و دستگاه‌های بی‌سیم، انواع سنسورهای مختلف، دستگاه‌های کنترل و زمان‌بندی، تجهیزات نظارت تصویری و غیره است. سنسورها حاوی عناصر حسگر خاصی هستند و برای تشخیص حرکت، تغییرات نور، دما، رطوبت، فشار و غیره استفاده می شوند.

داده‌های دریافتی با کنترل ویژه به دستگاه های کنترل کننده اصلی (کامپیوتر، لپ تاپ، گوشی های هوشمند، تبلت ) ارسال می‌شوند. از جمله دستگاه ها و مکانیزم های کنترل نهایی می توان به سوئیچ ها، رله ها، موتورها اشاره کرد. آنها تجهیزات خانه را کنترل می کنند و مدیریت از راه دور این دستگاه ها نیز امکان پذیر است.

به این ترتیب ارتباطات نقش مهمی در اتوماسیون خانه ایفا می‌کنند که امکان دسترسی از راه دور به دستگاه ها و عملیات را ممکن می سازند و مطمئناً نصب هرگونه تجهیزات مستلزم اجرای قوانین ساختمانی و استانداردهای ایمنی است.

سیستم‌های خانه‌های هوشمند معمولاً شامل دستگاه‌های هوشمند مدرن مانند سوئیچ‌های چراغ هوشمند، پریزهای هوشمند، ترموستات‌های هوشمند، زنگ درب‌های هوشمند، هشداردهنده‌های هوشمند دود، فرستنده‌های درون دیواری، تجهیزات حفاظت از نوسانات، جعبه‌های اتصال و غیره می‌شوند.

نقشه سیم کشی برق هوشمند ساختمان و سیستم‌های سیم‌کشی ساختاریافته در اجرای سیستم های خانه هوشمند، استفاده از یک سری پانل ها را برای سازماندهی انواع مختلف سیم و کابل و ارائه اتوماسیون و پوشش اینترنتی قابل اعتماد در خانه شما فرض می کنند.

در مورد انتخاب فناوری های سیمی یا بی سیم، هر دو مزایا و معایب خاص خود را دارند. سیستم های سیمی قابل اعتماد هستند، اما در مقایسه با سیستم های بی سیم راحت و آسان کار می‌کنند.

سیم کشی برق و نقشه سیم کشی برق هوشمند ساختمان یک مرحله بسیار مهم در طول ساخت و ساز است، خواه یک خانه، محل تجاری یا هر نوع ساختمان باشد. نصب دقیق سیم کشی هوشمند با مدیریت خوب، حداکثر ایمنی را برای کسانی که در آن هستند تضمین می کند.

سیم کشی برق ساختمان هوشمند

ساخت، تعمیر، سیم کشی، نقشه سیم کشی برق هوشمند ساختمان و اتوماسیون یک خانه یا ساختمان های دیگر هرگز کار آسانی نبوده است. اما نرم افزارهای برنامه ریزی و طراحی مدرن ConceptDraw DIAGRAM و Home Automation and Wiring می توانند این فرآیند را ساده کنند.

توسعه راه حل‌های مدرن برای اتوماسیون خانه، ساخت نقشه های الکتریکی و نمودارهای سیم کشی الکترونیکی، طراحی نمودار الکتریکی برای یک سیستم خانه هوشمند، اجرای نوآوری ها و فن آوری های مدرن و توصیف سیم کشی ساده و حرفه ای در ConceptDraw DIAGRAM انجام می‌شود.

راه حل اتوماسیون و سیم کشی خانه شامل نمونه‌های عملی زیادی از اتوماسیون و سیم کشی خانگی و مجموعه بزرگی از شابلون های وکتور تجهیزات اتوماسیون خانگی، تجهیزات زنگ خطر و امنیتی، لوازم خانگی، نمادهای الکتریکی، کلیدهای برق، دو شاخه ها، پریزها، نمادهای نمودار سیم کشی است.

مراحل اجرای سیم کشی به صورت زیر است:

1. ارائه نقشه برق(توسط مهندس برق)
2. کنده کاری(کندن مکان‌ها برای جایگزینی لوله‌ها و اتصالات)
3. قوطی‌گذاری(نصب قوطی‌های برق مخصوص کلید و پریز)
4. لوله گذاری(محل عبور سیم‌های برق که جنس آن می‌تواند فلزی، PVC و گالوانیزه باشد)
5. سیم‌کشی(سیم کشی سنتی با هوشمند متفاوت است و باید سیم کشی پریز و روشنایی جدا باشد)

نکات سیم کشی برق ساختمان

نمودار و نقشه سیم کشی برق هوشمند ساختمان در حین کار برق رسانی در ساختمان بسیار مفید خواهد بود. هنگام انجام سیم کشی باید نکات زیر را به خاطر بسپارید.

1. لوله MS یا PVC برای سیم کشی خانه استفاده می‌شود.
2. اندازه مجرا به تعداد و اندازه سیم ها بستگی دارد.
3. دو نوع لوله کشی انجام می‌شود -1) سطحی و 2) مخفی
4. Sub-Mains: Submain مجموعه ای از سیم ها است که بین DB (تخته توزیع) خانه و پانل اندازه گیری قرار می گیرد. اندازه زیرمجموعه ها باید قادر به حمل جریان کل بار باشد که به DB متصل است. زیرشاخه ها دو نوع هستند الف) زیرشاخه های سه فاز (سیم های 3 فاز R,Y,B + 1-سیم خنثی + 1- سیم ارت) و زیرشاخه های تک فاز (سیم 1 فاز + 1-سیم خنثی +1) – سیم ارت).
5. مدار اصلی: مجموعه ای از 3 سیم (1 فاز، 1 خنثی و 1 زمین) است که در داخل لوله بین DB و جعبه سوئیچ اول قرار می گیرد. جعبه کلید اول ممکن است برای روشنایی یا برای سوئیچ و سوکت باشد. حداکثر بار 800 وات را می توان با یک مدار اصلی یا حداکثر 10 نقطه را می توان با یک مدار وصل کرد. در حالی که مدار اصلی برای نقطه برق (کلید و سوکت 16 آمپر) از MCB 16 آمپر تغذیه می شود.
6. نیم سیم (نقطه نور اول): یک سیم فاز است که بین سوئیچ و نقطه نور قرار می گیرد. این نقطه اولین نقطه نوری نامیده می شود.
7. نقطه حلقه (نقطه نوری ثانویه): نقطه حلقه نقطه ثانویه است که با نقطه اول متصل/حلقه است. نقطه حلقه بعدی ممکن است به نقطه حلقه اول و غیره متصل شود.
8. نقطه: یک چراغ یا نقطه برق که در آن نور یا تجهیزات وصل شده است. نور با نقطه نور و تجهیزات با نقاط برق متصل می شوند.
9. دوشاخه نور: دوشاخه نور مجموعه ای از سوئیچ و سوکت 6 آمپری است که برای تجهیزات قابل حمل با جریان کم مانند تلویزیون، RO، فن قابل حمل، شارژر موبایل و غیره استفاده می شود. دوشاخه نور با MCB 10 آمپر تغذیه می‌شود یا ممکن است با نقطه نوری حلقه شود.

• دوشاخه برق: مجموعه ای از کلید و سوکت 16 آمپری که برای تجهیزات قابل حمل با جریان بالا مانند آهن خانگی، آبفشان، یخچال، AC، بخاری و غیره استفاده و دوشاخه برق بسته به نوع بار از 16A/20A/25A تغذیه می‌شود.

•

سیم کشی برق هوشمند ساختمان

نقشه سیم کشی برق هوشمند ساختمان نشان می‌دهد که سیم‌های برق چگونه به هم متصل شده‌اند. همچنین می‌تواند نشان دهد که در چه جایی لوازم و قطعات ممکن است به سیستم متصل شوند.

1. از نقشه سیم کشی برق هوشمند ساختمان برای کمک به ساخت مدار یا دستگاه الکترونیکی استفاده می‌کنند.
2. نقشه سیم کشی برق هوشمند ساختمان همچنین برای انجام تعمیرات مفید هستند.
3. یک سازنده خانه می‌خواهد مکان فیزیکی پریزهای برق و وسایل روشنایی را با استفاده از نقشه سیم کشی برق هوشمند ساختمان تأیید کند تا از اشتباهات پرهزینه و نقض قوانین ساختمان جلوگیری کند.
4. برنامه SmartDraw با الگوهای از پیش ساخته شده نمودار سیم کشی ارائه می شود.
5. برخلاف نمودار تصویری، نمودار سیم کشی از اشکال و خطوط انتزاعی یا ساده شده برای نشان دادن اجزا استفاده می کند.
6. . نمودارهای تصویری اغلب عکس هایی با برچسب یا نقاشی های بسیار دقیق از اجزای فیزیکی هستند.
7. اکثر نمادهای استفاده شده در نقشه سیم کشی برق هوشمند ساختمان شبیه نسخه های انتزاعی از اشیاء واقعی هستند.( به عنوان مثال، یک سوئیچ یک شکستگی در خط نسبت به سیم خواهد بود، دقیقاً مانند یک کلید چراغ که می توانید آن را روشن و خاموش کنید. یک مقاومت با مجموعه‌ای از پیچ‌ها نشان داده می‌شود که نماد محدودیت جریان جریان است. آنتن یک خط مستقیم است که سه خط کوچک در انتهای آن منشعب می‌شود، بسیار شبیه به یک آنتن واقعی.)

نمودارهای سیم کشی و نقشه سیم کشی برق هوشمند ساختمان کلید روشنایی اولیه

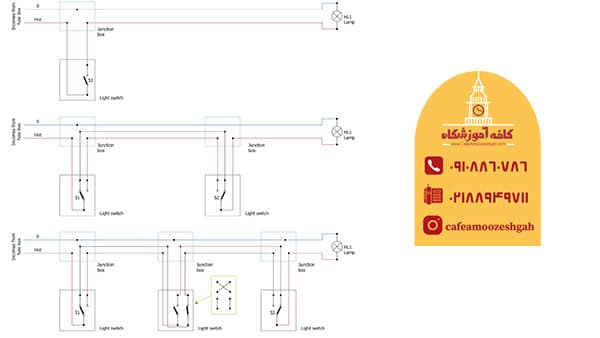

1. این نقشه سیم کشی برق هوشمند ساختمان مجموعه ای از نمودارهای سیم کشی اصلی کلیدهای چراغ را نشان می دهد.
2. شما می‌توانید شماتیک استفاده صحیح از جعبه های اتصال و سوئیچ ها را مشاهده کنید.
3. در مورد کلیدها، استفاده از دو یا چند کلید الکتریکی رایج است.
4. سوئیچ های متعدد امکان کنترل بار الکتریکی و روشنایی را از بیش از یک مکان فراهم می کنند. نصب سوئیچ های دو طرفه، سه طرفه یا چهار طرفه به شما این امکان را می دهد که نور را از تعداد مکان های مربوطه کنترل کنید.
5. این شماتیک ها اولیه هستند و شما به راحتی می توانید آنها را بر اساس نیاز خود تغییر دهید.
6. هنگام استفاده از قطعات با پوشش فلزی، یک سیم زمین اضافه یا از گره ها با پوشش دی الکتریک استفاده کنید.

نقشه سیم کشی منبع تغذیه CCFL

1. این نقشه سیم کشی برق هوشمند ساختمان مدار منبع تغذیه با CCFL را نشان می‌دهد.
2. لامپ‌های فلورسنت کاتد سرد (CCFL) اجزای لامپ‌های تخلیه گاز، لامپ‌های نئون، لامپ‌های کاتد سرد، لوله‌های خلاء و تخلیه، لوله‌های سوئیچینگ کاتد سرد، تیراترون‌ها، کریترون‌ها، نمایشگرهای کاتد سرد یا لوله‌های Nixie هستند. یک کاتد سرد توسط فیلامنت به صورت الکتریکی گرم نمی شود اما این بدان معنا نیست که کاتد سرد در دمای پایین کار می کند و به طور معمول، مشابه کاتد داغ، در حین کار تا دمای عملیاتی گرم می شود.

نمودار سیم کشی زنگ در

1. در این نقشه سیم کشی برق هوشمند ساختمان، یک مدار معمولی زنگ در را نشان می‌دهد.
2. این نمودار یک راهنمای ساده در مورد نحوه سیم کشی زنگ در است.
3. سیم‌های داغ و خنثی با رنگ ها متمایز می شوند: قرمز و آبی
4. مکانیسم کار بسیار ساده است.
5. با فشار دادن دکمه زنگ در، مدار زنگ در بسته می‌شود و زنگ در به صدا در می آید. اما زنگ در را نمی‌توان مستقیما به سیستم برق وصل کرد و نیاز به ولتاژ کمتری دارد.

مدار کنترل فاز کم نور

1. این نقشه سیم کشی برق هوشمند ساختمان یک شماتیک ساده شده از مدار کنترل فاز را نشان می دهد که برای کاهش نور استفاده می شود.
2. فرآیند کاهش نور عموماً به کنترل مقدار نیروی الکتریکی عرضه شده به منبع نور و تغییر روشنایی هدایت می‌شود.
3. دیمرهای جهانی گسترده ترین هستند، آنها ویژگی های بار را تشخیص می دهند و روش کنترل را بر این اساس تنظیم می کنند.
4. مدارهای پیچیده تر توسط دیمرهای کنترل فاز کنترل می شوند.
5. استفاده از پتانسیومتر P در این نمودار امکان تغییر روشنایی لامپ رشته ای La را فراهم می کند.

نمودار سیم کشی زنگ در ولتاژ پایین

1. مدار شامل جعبه فیوز و جعبه اتصال است.
2. فیوزها وسایلی هستند که در سیستم های الکتریکی نصب می شوند تا از آنها در برابر خطرات احتمالی محافظت کنند. از جمله خطرات اولیه، نوسانات برق یا دمای بیش از حد است.
3. در نقشه سیم کشی برق هوشمند ساختمان چندین فیوز برای سیستم برق یک خانه یا آپارتمان در جعبه فیوز قرار می گیرد.

تنظیم کننده قدرت نور تریستور

1. تنظیم کننده قدرت نور تریستور به شما امکان می دهد تا به دلیل تاخیر در روشن شدن تریستور در نیم سیکل جریان متناوب، برق عرضه شده به بار را تغییر دهید.
2. تریستور جزء کلیدی این مدار است.
3. هنگامی که یک سیگنال روی الکترود کنترل ظاهر شود، تریستور باز می شود.
4. هر چه تاخیر روشن شدن بیشتر باشد، برق کمتری به بار می رسد.

جمع بندی مقاله

این آموزشگاه آموزش هوشمندسازی ساختمان و دوره‌ تعمیرات موبایل و همینطور دوره برق ساختمان را به طور حرفه ای و تخصصی برگزار می‌کند. این آموزشگاه اطلاعات و همینطور پشتیبانی کاملی از نقشه سیم کشی برق هوشمند ساختمان به شما می‌دهد.چنانچه به این حوزه ها علاقه مندید با ما در واتساپ در ارتباط باشید.
