3روش تست خازن بدون مولتی متر

در این مقاله از سایت کافه آموزشگاه می‌خواهیم درباره ۳ روش تست خازن بدون مولتی متر صحبت کنیم. همچنین در انتهای مقاله قصد داریم یک روش معتبر و مفید برای تست خازن با مولتی متر را به شما آموزش دهیم.

۳ روش ساده و ارزان برای تست خازن بدون مولتی متر + ۱ روش معتبر و مفید

خازن یک قطعه الکترونیکی است که می‌تواند برق را ذخیره کند و در زمان لازم آن را تخلیه کند. خازن‌ها در بسیاری از دستگاه‌های الکترونیکی، از جمله موبایل، کامپیوتر، تلویزیون و رادیو استفاده می‌شوند. خازن‌ها شکل و اندازه‌های مختلفی دارند و ظرفیت آن‌ها نیز با یکدیگر متفاوت است. ظرفیت خازن نشان‌دهنده مقدار برقی است که می‌تواند ذخیره کند و با واحد فاراد (F) اندازه‌گیری می‌شود.

برای تعمیرات الکترونیکی، گاهی نیاز است که تست خازن روی برد را انجام داده و سلامت آن‌ها را بررسی کرد. برای این منظور، معمولاً از یک دستگاه به نام مولتی متر استفاده می‌شود. مولتی متر یک دستگاه الکترونیکی است که می‌تواند پارامتر‌های مختلف الکتریکی را اندازه‌گیری کند، از جمله ولتاژ، جریان، مقاومت و ظرفیت.

با وصل کردن پروب‌های مولتی متر به دو پایه خازن، می‌توان ظرفیت آن را خواند و با ظرفیت نوشته شده روی خودش مقایسه کرد.اما گاهی اوقات، تست خازن با مولتی متر دشوار یا غیرممکن است. بعضی از دلایل این عدم امکان عبارتند از:

• عدم دسترسی به یک مولتی متر سالم و قابل اعتماد
• عدم تطابق پروب‌های مولتی متر با دو سر خازن
• خوانا نبودن ظرفیت نوشته شده روی خود خازن
• عدم قابل تغییر بودن حالت تنظیم ظرفیت

برای تست خازن، می‌توانید از دستگاه‌های تست خازن استفاده کنید.

پس چگونه می‌شود با استفاده از وسایل ساده، تست خازن بدون مولتی متر را انجام داد؟

این سؤال هدف اصلی این مقاله است. در این مقاله، سعی خواهیم کرد سه روش ساده و کاربردی را برای تست خازن بدون مولتی متر معرفی کنیم. روش‌های تست خازن بدون مولتی متر عبارتند از:

• استفاده از منبع AC
• استفاده از چراغ LED
• استفاده از ولت متر ساده

روش‌های تست خازن بدون مولتی متر را در بخش‌های بعدی به تفصیل شرح خواهیم داد و نقاط قوت و ضعف هر یک را بررسی خواهیم کرد. در پایان مقاله، نتایج و یافته‌های خود را خلاصه کرده و به کاربردهای عملی و اهمیت این روش‌ها در تعمیرات الکترونیکی اشاره خواهیم کرد.

چرا باید خازن را تست کرد؟

خازن‌ها مانند هر قطعه الکترونیکی دیگر، ممکن است با گذشت زمان یا استفاده نادرست، خراب شوند یا عملکرد آن‌ها تغییر کنند. خراب شدن یا تغییر عملکرد خازن، ممکن است باعث عمل نکردن یا عمل نادرست مدار الکترونیکی شود. برای پیدا کردن و رفع این مشکل، باید خازن را تست کرد و در صورت لزوم آن را تعویض کرد.

برای تست خازن، روش‌های مختلفی وجود دارد. بعضی از این روش‌ها نیاز به دستگاه‌های پیچیده و گران قیمت دارند، بعضی دیگر نسبتاً ساده و ارزان هستند.

تست خازن بدون مولتی متر با منبع AC

تست خازن بدون مولتی متر با استفاده از منبع AC یک روش قدیمی و خطرناک است که فقط برای مهندسان برق حرفه‌ای توصیه می‌شود. در این روش خازن را به یک منبع ولتاژ متناوب با ولتاژ بالا (مثلاً ۲۲۰ ولت) متصل کرده و بعد از چند ثانیه آن را قطع می‌کنیم.

سپس با استفاده از یک پیچ گوشتی، پایه‌های خازن را به هم متصل می‌کنیم تا شارژ خازن تخلیه شود. اگر خازن سالم باشد، هنگام اتصال کوتاه کردن پایه‌های آن، یک جرقه قوی و صدای ترک خوردگی ایجاد می‌شود. اگر خازن خراب باشد، جرقه ضعیف یا هیچ جرقه‌ای ایجاد نمی‌شود.

روش تست خازن بدون مولتی متر با استفاده از منبع AC بسیار نامناسب و ناامن است؛ زیرا ممکن است باعث سوختگی، آسیب دیدن خازن، تخریب مدار یا برق گرفتگی شود. به همین دلیل، به شما پیشنهاد می‌کنیم از روش‌های دیگر تست خازن استفاده کنید.

مزایای روش تست خازن بدون مولتی متر با استفاده از منبع AC عبارتند از:

• این روش ساده و سریع است و نیاز به هیچ دستگاه اندازه‌گیری خاصی ندارد.
• این روش می‌تواند خازن‌های با ظرفیت بالا را تست کند که با دستگاه‌های معمولی قابل اندازه‌گیری نیستند.
  مشاوره رایگان در واتساپ

معایب روش تست خازن بدون مولتی متر با استفاده از منبع AC عبارتند از:

• این روش خطرناک است و ممکن است باعث صدمات جسمی یا مالی شود.
• این روش فقط می‌تواند بگوید که خازن سالم یا خراب است و نمی‌تواند مقادیر دقیق ظرفیت، مقاومت، ولتاژ و فرکانس خازن را نشان دهد.
• این روش ممکن است باعث آسیب دیدن خازن یا سایر قطعات الکترونیکی شود.

برای تست خازن بدون مولتی متر با استفاده از منبع AC، می‌توانید از دستگاه‌های تستر خازن AC استفاده کنید.

آموزش تست خازن روی برد

تست خازن بدون مولتی متر با استفاده از لامپ

تست خازن بدون مولتی متر با استفاده از لامپ یک روش ساده و امن است که می‌توانید با آن وضعیت خازن‌های خود را بررسی کنید. برای این کار، شما به چند چیز نیاز دارید:

• یک منبع تغذیه DC با ولتاژ مناسب برای خازن
• یک مقاومت مناسب برای محافظت از لامپ
• یک لامپ با رنگ دلخواه
• یک خازن که می‌خواهید تست کنید

روش انجام تست خازن بدون مولتی متر با استفاده از لامپ به این صورت است:

• ابتدا خازن را از مدار جدا کرده و مطمئن شوید که کاملاً تخلیه شده است.
• سپس خازن را به منبع تغذیه وصل کنید و مدتی صبر کنید تا شارژ شود. مقدار زمان شارژ بستگی به ظرفیت خازن دارد. معمولاً برای خازن‌های با ظرفیت کم، چند ثانیه کافی است.
• بعد از آن خازن را از منبع تغذیه جدا کرده و به مدار وصل کنید. در این مدار، لامپ و مقاومت به عنوان یک بار برای تخلیه خازن عمل می‌کنند.
• حالا به دقت به لامپ نگاه کنید. اگر لامپ روشن شود و سپس به تدریج خاموش شود، یعنی خازن سالم است و قادر به ذخیره و تخلیه جریان است. اگر لامپ روشن نشود یا فقط چشمک بزند، یعنی خازن خراب است و نشت دارد.

تست خازن بدون مولتی متر با استفاده از لامپ فقط برای خازن‌های با ظرفیت بالاتر از حدود ۱ میکروفاراد مناسب است. برای خازن‌های با ظرفیت پایین‌تر، لامپ قادر به روشن شدن نخواهد بود. در این صورت، شما می‌توانید از روش‌های دیگر تست خازن استفاده کنید.

مزایای تست خازن بدون مولتی متر با استفاده از لامپ عبارتند از:

• نیاز به تجهیزات کم و ارزان
• سادگی و سرعت اجرا
• قابل استفاده برای خازن های الکترولیتی با ظرفیت بالا

معایب تست خازن بدون مولتی متر با استفاده از لامپ عبارتند از:

• ناتوانی در تست خازن‌های سرامیکی، پلی استر و دیگر خازن‌های بدون قطبیت
• ناتوانی در تست خازن‌های با ظرفیت کم
• ناتوانی در تعیین مقدار دقیق ظرفیت خازن
• خطر آسیب دیدن لامپ در صورت استفاده از ولتاژ بالاتر از حد مجاز

برای تست خازن با استفاده از لامپ، می‌توانید لامپ را به خازن متصل کرده و در صورتی که لامپ روشن شود و به تدریج خاموش شود، نشانگر عملکرد صحیح خازن است.

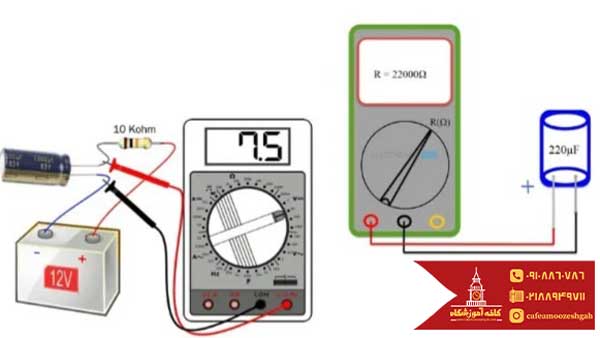

تست خازن بدون مولتی متر با ولت متر ساده

تست خازن بدون مولتی متر با استفاده از ولت متر ساده برای یافتن اختلاف پتانسیل در خازن استفاده می‌شود. روند کار به صورت زیر است:

• خازن را با ولتاژ DC شارژ کنید. قطبیت در اینجا مهم است. برای مثال، اگر از باتری ۹ ولت استفاده می‌کنید، پایه منفی خازن را به پایه منفی باتری و پایه مثبت خازن را به پایه مثبت باتری وصل کنید.
• اتصال تغذیه را جدا کنید. خازن حالا شارژ شده است و ولتاژ DC را نگه می‌دارد.
• پایه‌های ولت متر را به پایه‌های خازن وصل کنید. ولت متر باید در حالت DC باشد.
• اگر مقدار نشان داده شده برابر با ولتاژ شارژ خازن باشد و سپس کاهش یابد، این نشانگر آن است که خازن در وضعیت خوبی قرار دارد و سالم است.
• اگر ولت متر هیچ مقداری نشان ندهد یا مقدار ثابت نشان دهد، خازن خراب است یا نشت دارد.
  تماس با مشاوران کافه آموزشگاه: 02188949711

مزایای تست خازن بدون مولتی متر با استفاده از ولت متر ساده عبارتند از:

• نیاز به تجهیزات پیچیده یا گران قیمت ندارد.
• قابل اجرا برای انواع خازن‌های الکترولیتی و غیر الکترولیتی است.
• قابل اجرا برای خازن‌های با ظرفیت بالا و پایین است.

معایب تست خازن بدون مولتی متر با استفاده از ولت متر ساده عبارتند از:

• دقیق نیست و فقط یک تخمین از وضعیت خازن است.
• نمی‌تواند ظرفیت، نشتی، مقاومت سری یا دیگر پارامترهای خازن را اندازه‌گیری کند.
• نمی‌تواند عملکرد خازن در فرکانس‌های مختلف را بررسی کند.

برای تست خازن با استفاده از ولت‌متر ساده، می‌توانید خازن را به ولت‌متر متصل کرده و ولتاژ را اندازه‌گیری کنید. در صورتی که ولتاژ به صورت پیوسته کاهش یابد، نشانگر عملکرد صحیح خازن است.

تست خازن با مولتی متر با استفاده از حالت تنظیم ظرفیت یک مولتی متر

روش تست خازن با مولتی متر با استفاده از حالت تنظیم ظرفیت یک مولتی متر یکی از ساده ترین و دقیق‌ترین روش‌ها برای بررسی خازن است. در این روش برای تست خازن با مولتی متر، شما به چند مرحله نیاز دارید:

• ابتدا خازن مورد نظر را از مدار جدا کنید و مطمئن شوید که آن را کاملاً تخلیه کرده‌اید. برای این کار، می توانید پایه های خازن را با یک مقاومت یا یک لامپ به هم وصل کنید و منتظر بمانید تا بار خازن صفر شود.
• سپس مولتی متر خود را روشن کنید و سلکتور را روی حالت ظرفیت خازن قرار دهید. اگر مولتی متر شما دارای چندین محدوده ظرفیت خازن است، محدوده مناسبی را انتخاب کنید که بزرگتر از ظرفیت خازن باشد. به عنوان مثال، اگر خازن شما ۱۰۰۰ میکرو فاراد است، محدوده ۲۰۰۰ میکرو فاراد را انتخاب کنید.
• حالا دو سر پروب‌های مولتی متر را به پایه‌های خازن وصل کنید. قطبیت در اینجا مهم نیست، مگر اینکه خازن شما الکترولیتی باشد. در این صورت، باید پروب قرمز را به پایه مثبت و پروب سیاه را به پایه منفی وصل کنید.
• در نهایت، مقدار ظرفیت خازن را در صفحه نمایش مولتی متر بخوانید. این مقدار باید نزدیک به ظرفیت نوشته شده روی خازن باشد. اگر خیلی کمتر یا بسیار بیشتر باشد، یعنی خازن شما خراب است.
  مشاوره رایگان در واتساپ

مزایای روش تست خازن با مولتی متر با استفاده از حالت تنظیم ظرفیت یک مولتی متر:

• این روش نیاز به جدا کردن خازن از مدار ندارد و می‌توان تست خازن روی برد را انجام داد.
• این روش قادر به اندازه گیری ظرفیت خازن با رنج های مختلف از پیکو فاراد تا میلی فاراد است.
• این روش سریع و آسان است و نیاز به تجهیزات پیچیده ندارد.

معایب روش تست خازن با مولتی متر با استفاده از حالت تنظیم ظرفیت یک مولتی متر:

• این روش نمی‌تواند خازن‎های الکترولیتی قطبی را تست کند، زیرا قطب‌های آنها باید درست وصل شوند.
• این روش نمی‌تواند خازن‌های با ظرفیت بسیار کم (کمتر از ۱۰ پیکو فاراد) را تست کند، زیرا دقت مولتی متر کافی نخواهد بود.
• این روش نمی‌تواند خازن‌های با ولتاژ بالا (بالاتر از ۵۰۰ ولت) را تست کند، زیرا مولتی متر ممکن است آسیب ببیند.

برای تست خازن با استفاده از حالت تنظیم ظرفیت یک مولتی‌متر، می‌توانید خازن را به مولتی‌متر متصل کرده و در حالت تنظیم ظرفیت، مقدار ظرفیت خازن را اندازه‌گیری کنید.

جمع‌بندی

در این مقاله، سه روش ساده و ارزان برای تست خازن بدون استفاده از مولتی متر را به شما آموزش دادیم. این سه روش عبارت‌اند از: تست خازن با استفاده از منبع AC، تست خازن با استفاده از لامپ و تست خازن با استفاده از ولت متر ساده. به علاوه، در آخر مقاله یک روش تست خازن با مولتی متر، که یک روش معتبر و مفید است را توضیح دادیم.

هر کدام از این روش‌ها مزایا و معایب خود را دارند که در مقاله بررسی کردیم. امیدواریم که این مقاله برای شما مفید بوده باشد و به شما کمک کند تا خازن‌های خود را به راحتی تست کنید.
